1. Les enregistreurs:

      Commençons par une présentation succincte des magnétoscopes utilisés en vidéosurveillance. Bien qu’ils soient de moins en moins utilisés, il arrive parfois d’en trouver en fonctionnement.

1.1. Les Magnétoscopes de vidéosurveillance:

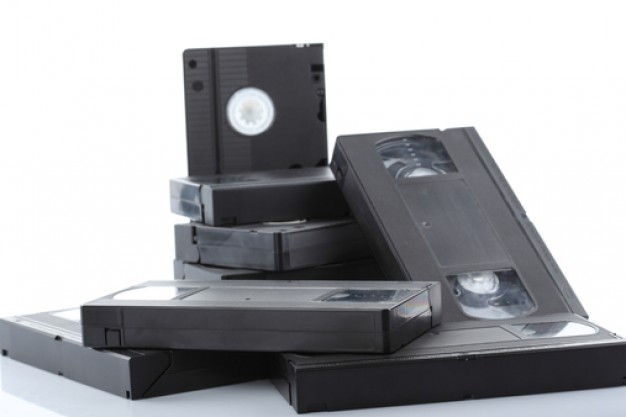

      Le magnétoscope permet l’enregistrement des images sur des cassettes de type VHS et la restitution du signal vidéo mémorisé.
Un magnétoscope standard enregistre en continu le signal vidéo à raison de 50 trames par seconde (une image = deux trames).

      Ces magnétoscopes n’ont rien à voir avec ceux que nous avions dans nos salons. Ils sont d’abord d’une constitution plus robuste (fonctionnement 24 heures sur 24 et 7 jours sur 7) et possèdent la particularité d’enregistrer des séquences vidéo d’une durée de 24 heures, 720 heures ou 960 heures sur une cassette de 3 heures. Un magnétoscope de vidéosurveillance permet en plus un enregistrement fractionné qui permet ainsi d’augmenter le nombre d’heures d’enregistrement en diminuant le nombre de trames par seconde. En langage professionnel on parle de time lapse (magnétoscope à échantillonnage). Les caractéristiques de ces appareils sont :

• vitesse d’enregistrement réglable, de temps réel jusqu’à 960 heures.
• enregistrement sur événements (entrées alarmes disponibles),
• gestion des alarmes,
• recherche sur alarmes,
• recherche sur date/heure,
• enregistrement du son,
• recherche rapide.

      Afin de mémoriser davantage de détails lors d’une séquence d’alarme, les magnétoscopes de vidéosurveillance sont équipés d’une entrée d’alarme qui permet de repasser en mode enregistrement de 50 trames/s dès l’apparition d’une alarme.

HAUT

1.2. Caractéristiques générales des magnétoscopes:

1.2.1. Standards utilisés:

      Les cassettes VHS et SVHS sont les formats d’enregistrement les plus courants aujourd’hui en vidéosurveillance. Le SVHS permet d’obtenir une meilleure qualité d’enregistrement des images couleurs, mais nécessite des caméras et moniteurs adaptés si l’on souhaite exploiter la qualité offerte par ce standard.

1.2.2. Résolution horizontale:

      Les magnétoscopes VHS et SVHS permettent d’obtenir en moyenne 300 lignes en monochrome et 240 lignes en couleur. Les meilleurs magnétoscopes SVHS permettent d’obtenir jusqu’à 400 lignes de définition. Pour bénéficier de toutes les performances de qualité du SVHS, il faut cependant utiliser des caméras fournissant un signal Y/C séparé qui nécessite un second câble coaxial.

1.2.3 Rapport signal sur bruit

      Comme dans le cas d’une caméra, le rapport signal sur bruit définit le rapport entre les parasites et le signal utile qui matérialise l’image vidéo. Bien souvent, le rapport signal sur bruit est de l’ordre de 43 dB, soit 10 dB de moins que le signal fourni par la caméra.
On voit donc que l’enregistrement sur magnétoscope entraîne une dégradation d’un facteur de 2 à 4 de la qualité du signal.
L’énoncé de ces deux caractéristiques montre déjà à quel point la qualité de l’image est dégradée par l’usage du magnétoscope.
Cette dégradation est encore augmentée par l’utilisation du mode time lapse mais il est malheureusement impossible de trouver dans la documentation des fabricants les performances des magnétoscopes dans ce mode d’enregistrement, qui est pourtant le plus courant en vidéosurveillance.

1.2.4 Stockage trame ou image

Le stockage de trame est couramment utilisé car il permet d’annoncer des temps d’enregistrement plus longs. Il permet aussi une image stable en arrêt sur image, si l’image représente un objet en mouvement rapide.
En lecture on n’aura qu’une seule trame donc une définition divisée par deux. En arrêt sur image, les magnétoscopes classiques affichent une seule trame.

1.2.5 Arrêt sur image

Afin de pouvoir visualiser un détail à un instant précis, les magnétoscopes permettent un arrêt sur image avec un système pour positionner précisément le début de lecture de la bande pour éviter la barre de bruit intertrame. Certains magnétoscopes haut de gamme sont en plus équipés d’une mémoire numérique. Ce gel électronique de l’image permet ainsi de ne pas trop user la bande à l’endroit où elle est intéressante tout en visualisant l’image le temps nécessaire à son interprétation.

1.2.6. Vitesse de lecture:

      La bande peut être relue à une vitesse différente de la vitesse d’enregistrement afin de faciliter l’exploitation. La vitesse peut être soit plus lente, soit plus rapide, en fonction du résultat recherché.

1.2.7. Générateur horaire:

      En général, les magnétoscopes sont équipés d’un générateur horaire permettant l’incrustation de l’heure et du jour des images mémorisées.

1.2.8. Maintenance:

      Le magnétoscope est composé de nombreuses pièces mécaniques en frottement qui s’usent et s’encrassent dans le temps. Une maintenance périodique est donc nécessaire pour conserver une qualité d’image acceptable. Il est courant que les coûts de maintenance doublent le coût du magnétoscope sur une durée relativement courte. Les entretiens sont de plusieurs types :
– simple nettoyage des parties mécaniques à effectuer chaque mille heures de fonctionnement,
– échange des moteurs et têtes d’enregistrement environ chaque 3 000 heures. Les figures 6.2 à 6.4 donnent des exemples de configuration type :
– installation composée de quatre caméras reliées à un quad, d’un magnétoscope time lapse et d’un moniteur de visualisation,
– installation équipée de huit caméras, d’un commutateur séquentiel d’un magnétoscope time lapse et d’un moniteur de visualisation.

HAUT

2. Enregistreurs numériques:

      Les systèmes d’enregistrement analogique sont remplacés progressivement par des systèmes numériques qui offrent une qualité d’image identique à celle fournie par la caméra. Le support peut être aussi bien la bande magnétique ou le disque dur qui en plus offre un accès direct et immédiat à l’image.
La présence incontournable des ordinateurs dans les différents secteurs économiques et la fulgurante montée en puissance de ces appareils ont permis à l’enregistrement numérique de devenir un élément essentiel dans le secteur de la sécurité des biens et des personnes. De facto, cette puissance en fera un standard dans les années à venir. La technologie numérique permet un certain nombre de fonctions telles que : – analyse d’images (reconnaissance d’objet, reconnaissance faciale, lecture de plaques minéralogiques),
– programmation de la détection de mouvement,
– recherche indexée de tout événement enregistré, etc.,
– archivage sur tout support informatique et copie sans dégradation de l’enregistrement,
paramétrage du choix de la qualité d’enregistrement (compression, nombre d’images par seconde, etc.), meilleure sécurisation des accès aux équipements techniques par des mots de passe et hiérarchisation d’accès… Les systèmes numériques de vidéosurveillance ne sont pas des systèmes cloisonnés ; ils permettent une multitude de possibilités d’évolution et facilitent la convergence d’autres fonctions de sécurité, telles que :
– système de contrôle d’accès,
– système de détection d’intrusion,
– système de détection d’incendie,
– supervision, etc.

HAUT

2.1 Caractéristiques et fonctions des enregistreurs numériques

      Depuis quelques années, les enregistreurs numériques sont venus supplanter les magnétoscopes. Ces enregistreurs numériques permettent la mémorisation et la gestion d’une banque de données de capacité sans commune mesure par rapport aux magnétoscopes. En outre ces équipements, de par leurs progrès technologiques, ont accéléré la convergence des équipements liés à la sécurité électronique. Dans une application de sécurité, la nécessité de stockage est très souvent du type événementiel. Il y aura par exemple un déclenchement du stockage lorsque survient alarme, passage ou accès. Un système numérique, grâce à sa capacité de stockage et sa rapidité de réaction, peut travailler suivant ce mode de fonctionnement et donc ne mémoriser que lorsque c’est utile. Ce type de fonctionnement est impossible avec un magnétoscope qui nécessite quelques secondes avant le démarrage de la mémorisation. C’est pourquoi les magnétoscopes de vidéosurveillance mémorisent en permanence une image toutes les x secondes afin de pouvoir réagir immédiatement en cas d’événement. L’inconvénient de ce fonctionnement est d’avoir souvent 99 % d’images qui ne présentent aucun intérêt pour la sécurité. Un système numérique peut encore aller plus loin en ne mémorisant que la partie utile à l’intérieur de l’image, par exemple « l’accès d’une porte ». Ce traitement et cette gestion de zone image permettent bien sûr d’augmenter les capacités de stockage puisque seulement une partie de l’image sera stockée sur le disque dur.

2.1.1. Stockage intelligent

2.1.2 Gestion du fichier image

La mémorisation d’images est intéressante, mais encore faut-il retrouver la bonne image. Le stockage numérique va permettre à partir des enregistrements, d’identifier chaque image et de pouvoir les rechercher facilement par la suite. On dispose en fait des mêmes possibilités qu’avec un fichier clients, articles, etc. À l’information image, on peut associer la date, l’heure, le numéro de caméra, etc. Lors de la consultation des fichiers images, il suffit de demander l’image selon par exemple, les critères énumérés plus hauts pour obtenir immédiatement l’image désirée. Des logiciels de traitement d’images peuvent être sélectionnés pour effectuer des zooms et des filtres divers afin de mieux visualiser ou imprimer l’image consultée.

2.1.3 Potentiel d’évolution

Un système de stockage numérique peut donc être facilement complété par un système de transmission d’images par téléphone. En effet, afin d’augmenter la capacité de stockage, la compression d’images fait souvent partie intégrante du système de stockage. Le fichier image est donc ainsi réduit et peut facilement être transmis via un modem ou une interface de réseau téléphonique numérique.
L’association du stockage, de la séquence d’alarme et de la transmission, devient intéressante pour le télésurveilleur (et son client) qui pourra faire une levée de doute selon les images fournies avant et pendant l’événement.
Le système d’acquisition DVR (Digital Video Recorder) ou enregistreur numérique se décline en deux types.

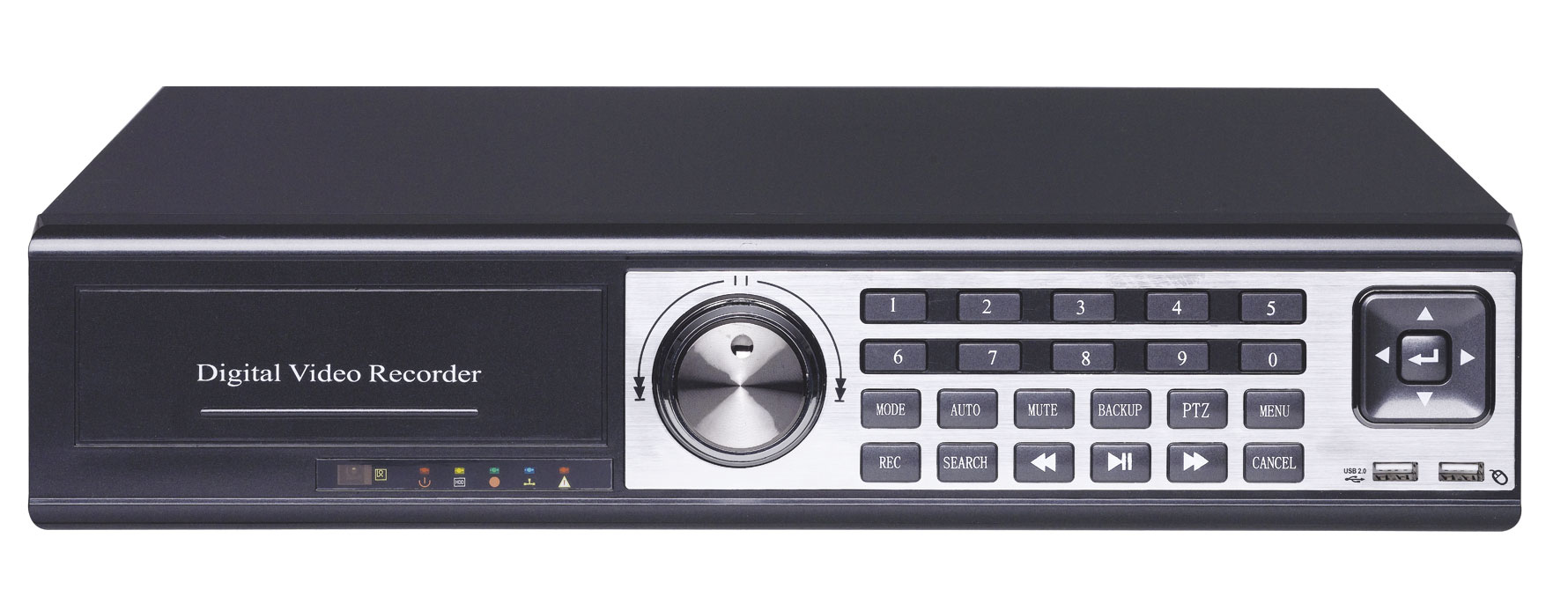

2.1.4 Enregistreur numérique standalone

      Cet appareil se décline en plusieurs versions allant de 1 à 32 voies en passant par le 4 voies, 6 voies, 8 voies, 9 voies, 16 voies, permettant de répondre à toutes les applications possibles et imaginables Cet appareil permet de visualiser et enregistrer jusqu’à seize caméras couleur ou noir et blanc (on trouve des enregistreurs d’une voie). Il intègre un multiplexeur ; de ce fait en mode visualisation on peut obtenir un affichage des images en plein écran ou par série de 4, 6, 9, 12, 16.
Certains possèdent la fonction PIP (Picture in Picture), image dans l’image. Ils peuvent être soit triplex soit quadriplex, c’est-à-dire qu’ils peuvent effectuer plusieurs fonctions en simultané telles qu’enregistrer, lire les enregistrements, visualiser localement, visualiser à distance.
Les enregistrements peuvent être :
– continuels ou liés à la détection d’activité ou des entrées alarme,
– suivant une gestion horaire (par jour ou par date ou heure).

HAUT

2.2 Enregistreur numérique base PC

C’est un système dans lequel on vient installer des cartes d’acquisitions plug and play de différentes tailles, 1 entrée, 2 entrées, 4 entrées, 8 entrées, de manière à configurer le système de vidéosurveillance. Ces cartes s’installent dans les logements libres des PC. Il est important de vérifier la qualité de ces produits qui viennent de tout horizon !
Il y a différentes options de choix des cartes d’acquisition :
– soit une seule carte qui associe un multiplexeur en entrée et un décodeur vidéo ; – soit plusieurs cartes d’acquisition avec un décodeur vidéo par voie, mais le coût sera supérieur.

HAUT

2.3. Archivage des images et données

      L’enregistreur numérique dispose d’un disque dur permettant l’archivage des caméras. La capacité de disque dur est définie suivant le souhait du client (qualité de l’image, taille de l’image, type d’image couleur ou noir et blanc, nombre d’images par seconde par caméra, nombre d’heures d’enregistrement, de jours d’enregistrement, etc.). La capacité du disque dur voire des disques durs peut devenir un enjeu technique et économique important lors de la phase de conception du système de vidéosurveillance et il est important de ne pas négliger ce poste. Le RAID (Redundant Array of Independant/Inexpensive Drivers) est l’association de plusieurs disques durs dont l’exploitation est considérée comme une seule entité physique par le système de gestion. Le but de RAID est de créer des systèmes redondants à partir de plusieurs disques durs, de manière à préserver les données en palliant une défaillance d’un disque dur. Cette architecture permet aussi d’augmenter la capacité de sauvegarde par simple adjonction de disques durs.
Il existe plusieurs types d’association de disques durs dont voici les principales : – RAID 0 : appelé aussi stripping (en bandes) dans cette configuration les données sont réparties suivant les disques existants. L’inconvénient est qu’en cas de panne d’un disque dur, la totalité des données est perdue ;
– RAID 1 : appelé aussi mirroring. Le principe consiste à dupliquer les données pour les stocker sur plusieurs disques durs (on parle de disque miroir). Cette architecture permet en cas de panne d’un disque dur de garder le système opérationnel;
– RAID 3 : cette architecture est composée de trois disques au minimum. Le principe consiste à stocker les données sur n – 1 disques dont la configuration est de type RAID 0 et le dernier disque stocke la parité. Cela permet en cas de panne d’un des disques durs de reconstruire les données à partir du disque de parité ; en revanche, si ce dernier tombe en panne, le système devient un système de type RAID 0 ;
– RAID 4 : cette architecture ressemble fortement au type RAID 3 ;
– RAID 5 : cette architecture utilise le stripping, le stockage de la parité se fait circulairement sur les différents disques. De ce fait on dispose toujours de l’accessibilité aux données en cas de défaillance d’un disque dur ;
– RAID 6 : architecture similaire au RAID 5 et amélioration de la sécurisation qui a été accrue par l’adjonction de deux parités au lieu d’une ;
– RAID 7 : architecture similaire au RAID 3 mais vitesse accrue ;
– RAID 0+1 : architecture associant en cascade un RAID 0 et RAID 1 ;
– RAID 1+0 : architecture associant en cascade un RAID 1 et un RAID 0 ;
– RAID 50 : architecture associant en cascade un RAID 5 et un RAID 0.

HAUT

2.4. Liaison au réseau informatique:

      Dans la majeure partie des installations de vidéosurveillance, l’utilisateur souhaite que son « stockeur numérique » puisse être interrogé à distance. Il s’avère que les enregistreurs disposent d’une carte Ethernet permettant une liaison sur le réseau informatique du site, ainsi chaque PC disposant d’une licence peut être autorisé à interroger l’enregistreur de son poste.

      Chaque utilisateur peut venir interroger l’enregistreur numérique afin de visualiser en temps réel les différentes caméras ou aller chercher dans le disque dur les séquences vidéo pour une éventuelle sauvegarde sur un support informatique (cédérom, clé USB, etc.)

HAUT

2.5. Extension de l’installation de vidéosurveillance:

      Les fabricants ont mis sur le marché des enregistreurs numériques aux configurations multiples permettant à tout un chacun de bâtir la solution répondant à ses besoins. Voici les principales configurations :
– nombre de voies d’entrée caméra (4 ; 6 ; 8 ; 9 ; 16 ; 32),
– taille du disque dur,
– nombre d’entrées alarme,
– nombre et type de sorties écran,
– capacité du nombre d’images enregistrées par seconde,
– caractéristique de l’image,
– type d’algorithme de compression, etc.

      Il est prudent de ne pas négliger une éventuelle extension qui souvent oblige l’utilisateur à reconduire le même matériel. L’avantage de la plupart des enregistreurs numériques est qu’il est possible de les associer afin de suivre l’évolution de l’installation et de la rendre pérenne dans le temps.

HAUT

2.6. Enregistreur numérique embarqué:

      Cette catégorie d’appareil dispose d’un système antichoc permettant son intégration dans les engins mobiles (bus, voitures, camions) et d’une alimentation de type 12 Vdc.
